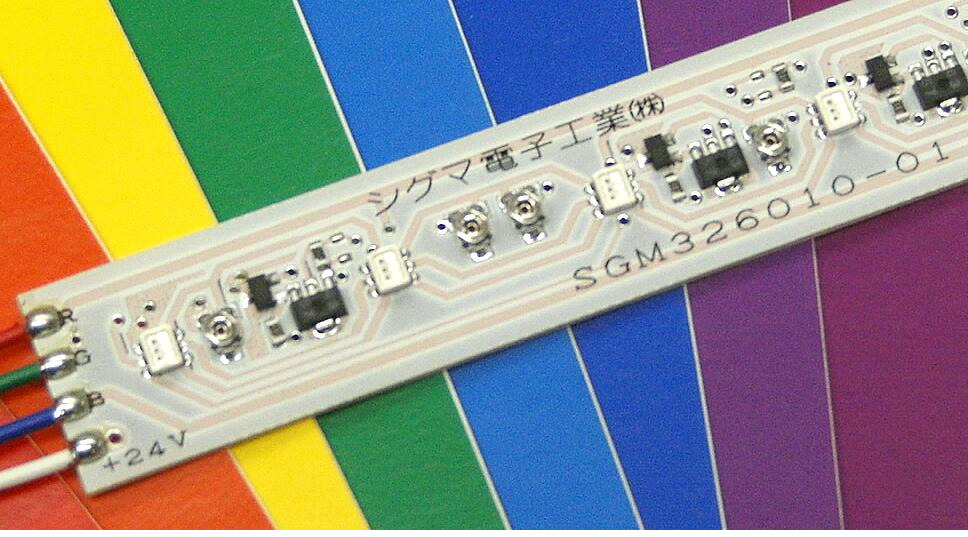

フルカラーLED基板 『SGM3C-200』



SGM-3C-200



LEDチップの中に3色搭載

RGBによるフルカラー発色

定格電圧DC24V (定電流回路使用:ケーブル長による電圧降下に強い)

点滅・調光動作可能




 フルカラーLED仕様

  型式    SGM3C-200/100

  使用場所  屋内用(プリント基板タイプ)

        屋外使用は別途打ち合わせ致します。

         ※直接屋外で使用することは出来ません。

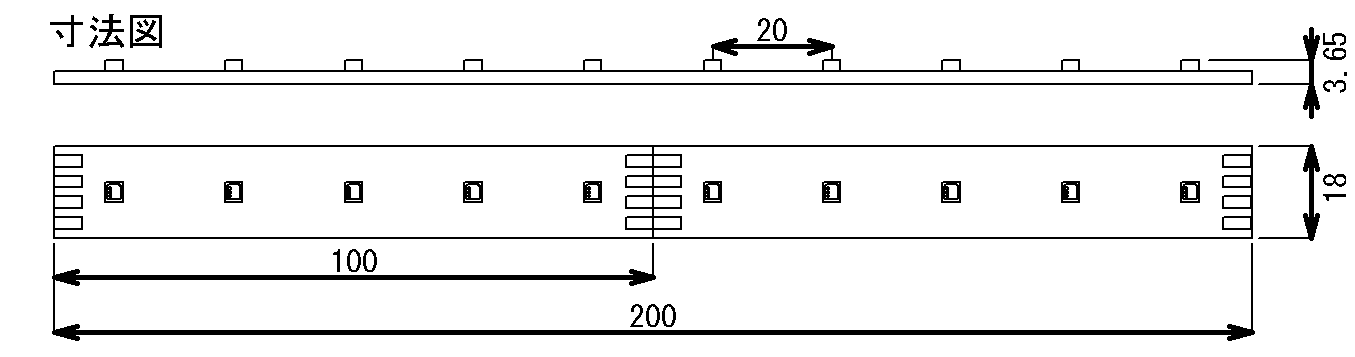

  サイズ   幅18mm 長さ200mm 厚み3.65mm

         ※1カット100mmで使用可能(半分にカット必要)

         ※1ユニットには5個のチップLEDを実装(ピッチ20mm)

  接続数  最大20本まで連結可能(連結時 2.08A 200mm×20本=4000mm

  電流容量 200mm(2カット)当り 104mA

         ※R=36mA G=20mA B=14mA

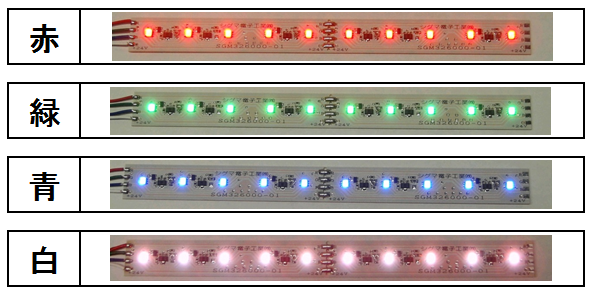

 発光イメージ
