LED電球専用電子点滅器 『QFシリーズ』

LED電球で極(きわ)だった看板を

看板照明で今まで見たことのないような動きをしていたら

『気になりませんか?』

明るいだけより『特徴のある看板』は記憶に残ります!

記憶はリピーター(集客)につながります!!!

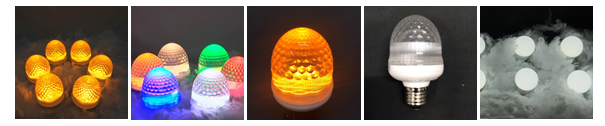

LED電球が使われる理由として

今まで使われていたサイン球と違いカラフルな発色で目を引きやすい

LEDは光の指向性が狭いため遠くから見ても光っているのがわかる

LED電球は消費電力が少ない


こういった理由から飲食店・コンビニ・店舗の看板など
多くの場所でLED電球を目にするようになってきました


シグマ電子はこれまでにたくさんのサイン球用の電子点滅器を作って販売してきました。
そのシグマ電子が何故LED電球専用の電子点滅器を作ったのか?
今までの電子点滅器とはなにか違うのか?


サイン球とLED電球の違い

サイン球とLED電球には大きな違いがあります。
それは電球を点灯する瞬間に流れる突入電流(※1)が発生します。
サイン球もLED電球でも突入電流は発生しますが
LED電球の方はサイン球に比べて数十倍の電流が瞬間的に流れます。
この突入電流はLED電球の故障および点滅装置自体のトラブルを引き起こすのです。
※1 突入電流:電源を入れた瞬間に流れる電流の事。定格電流よりも大きな電流が流れるため内部回路に大きな負荷がかかります。


では、なぜLED電球に突入電流が発生すると危険なのか?




☆ここがポイント!
 ・LED電球には大きな突入電流があります
 ・突入電流はLEDを点灯した瞬間に発生する。
 ・突入電流はつないだLED電球の数だけ増加する(タコ足配線など)
 ・電流が増えると熱が発生する




☆何が危険なのか!
 ・発生した熱で配線の焼損を引き起こす(ケーブルの被覆が硬くなる場合もあります)
 ・ヒューズの溶断(すぐに切れずにゆっくり溶断する場合がある
 ・LED電球や電子点滅器の内部回路の損傷
 ・サイン球からLED電球に交換してもすぐに問題が起こらないため放置してしまう

  (実際の写真)
 ヒューズホルダに接続されたケーブルが焦げている
 ヒューズが溶断している(ゆっくり溶断)






だからシグマ電子工業株式会社は
「電子点滅器メーカーとして培ってきたノウハウ」で
LED電球専用の電子点滅器を作りました

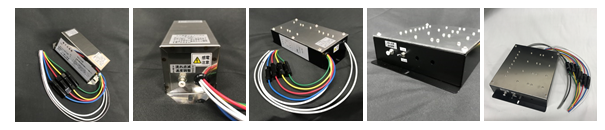

AC100V LED電球専用電子点滅器
「QFシリーズ」を発売しました!

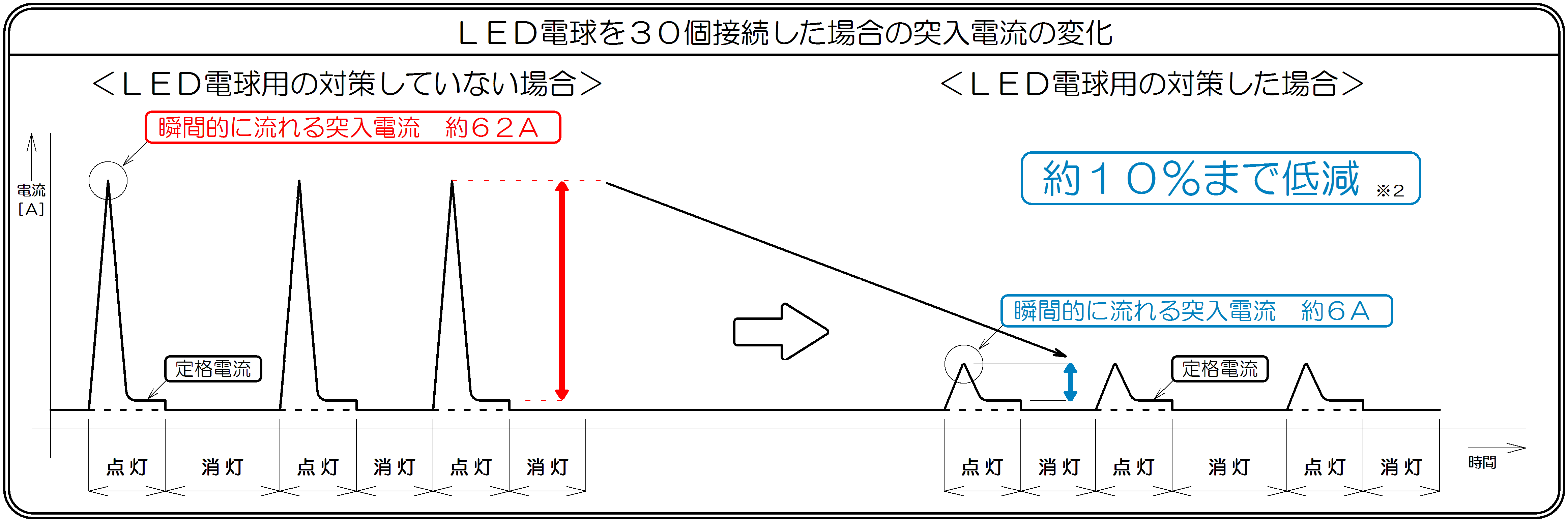

このLED電球専用電子点滅器を使うとどうなるのか?

※2:LED電球の突入電流は種類・ロット・接続個数によりバラツキがあります。


電子点滅器の内部回路およびプログラムで

大幅に突入電流を抑えることができました!

LED電球専用の電子点滅器を使うことでLED電球を保護できます!



 定番商品

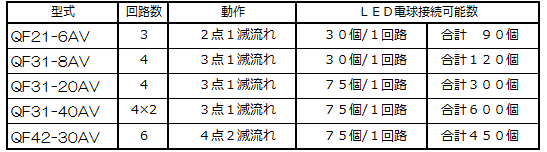

LED電球専用電子点滅器ラインナップ

型番 点滅方式回路数 LED電球最大接続数(※3)
 QF21-6AV2点1消
3 30個/1回路 90個
 QF31-8AV3点14 30個/1回路 120個
 QF31-20AV3点14  75個/1回路  300個
 QF31-40AV3点14×2  75個/1回路  600個
 QF42-30AV4点26  75個/1回路  450個
 QS12-2AV ON/OFF
1 30個/1回路 30個
 QS22-4AV交互230個/1回路60個
※3 LED電球接続可能数のLED電球サンプルとしてLED電球CMB12-100Yを使用しました

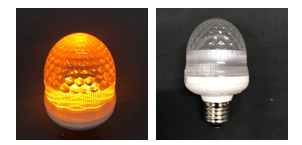

※LED電球接続可能数に使われたサンプルLED電球について

使用したLED電球 CMB12-100Y

外形φ58 全長98mm

黄色LED 12個内蔵

非常に視認性が良く目立ちます!

大手チェーン店の看板に採用されています!

一番売れています!



上記パターン以外のプログラム作成も承ります。

お使いになりたいLED電球が点滅可能かどうか弊社で検査致します。

突入電流は製品ごとに違いがありますのでご注意下さい。

検査の場合は弊社までLED電球を送付していただきますのでご了承ください。

お気軽にお問合せ下さい。


 「QFシリーズ」のパンフレット(PDF)


※ご検討前に下記のご確認をお願いします
        ①本装置はAC100V(50/60Hz)専用です
②LED電球はAC100V専用で点滅動作が可能ですか?
③LED電球には点滅動作が出来ないものがあります。

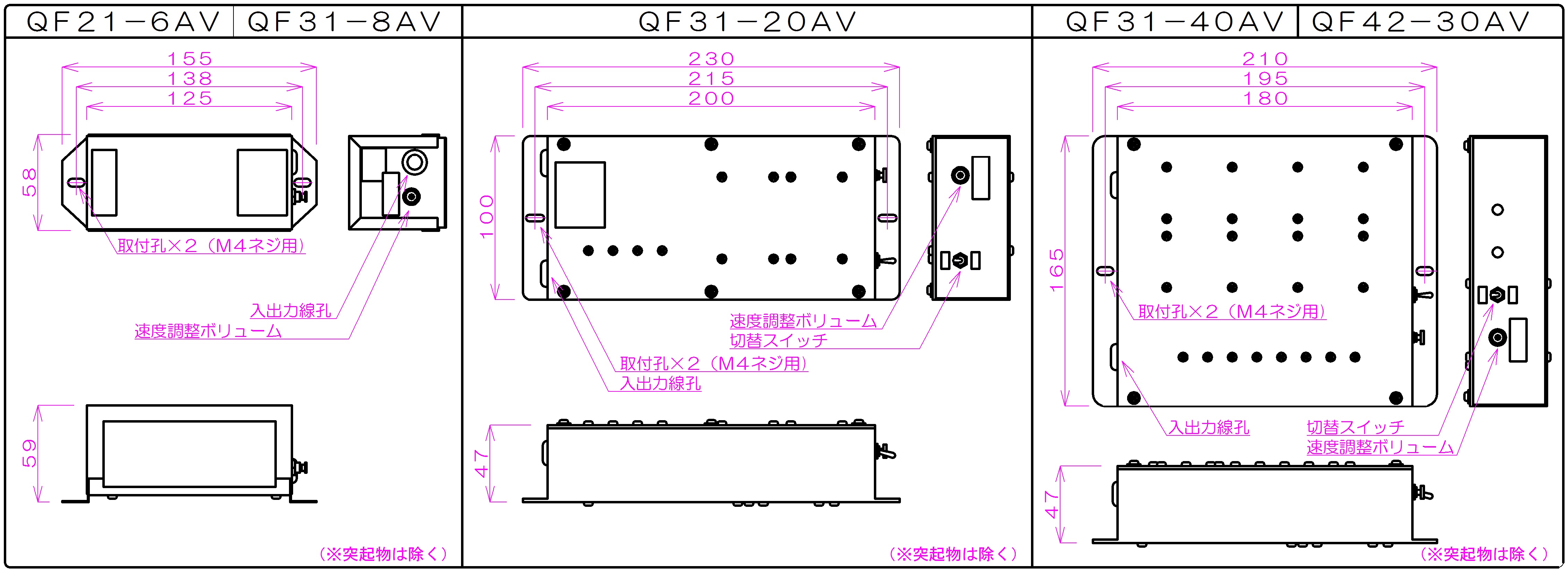

<LED電球専用の電子点滅器外形寸法図>


LED電球にシグマ電子の電子点滅器が選ばれるワケ!

電子点滅器の製造販売から約半世紀の実績がある

自社生産品なので要望を製品にフィードバックしやすい

いろいろな現場でのノウハウがある

やっぱり電子点滅器といえば『シグマ電子工業株式会社』


LED電球にはLED電球専用の電子点滅器が必要です!

LED電球専用電子点滅器「QFシリーズ」をご使用下さい



市販のLED電球などで点滅動作を行う場合は
①ご使用になりたいLED電球は点滅動作が可能か
②LED電球の使用数
③プログラムのご要望・ご提案等、弊社までお気軽にお問い合わせ下さい
順流れ・逆流れ・全点・全消・ランダムなどを組み合わせたオリジナルなプログラムも作成できます
スイッチを押したりセンサーに反応したりすると点滅・点灯などのプログラムがスタートするような
システムも製作できます
④市販のLED電球を点滅動作させたい場合は注意が必要です
 ロットにより内部回路の変更をされている場合もありますのでご注意下さい

LED電球のトラブルはシグマ電子の電子点滅器で解決できます

ご不明な点がございましたら何でもご相談ください!

 「QFシリーズ」のパンフレット(PDF)

LED電球はコチラ

 お問い合わせフォームへ


<主なLED電球専用電子点滅器>
※LED電球の突入電流を抑制する回路が内蔵されています

QF21-6AV  (ローコストタイプ)NEW!

 〔動作説明〕 2点1滅(3回路)の点滅装置です

  1から3の順に1回路ずつ消灯位置をずらし、消灯部分が流れているように見えます。
  ※3の次は1に戻ります







QF31-8AV  (ローコストタイプ)

QF31-20AV (通常タイプ)

 〔動作説明〕 3点1滅(4回路)の点滅装置です

  1~4の順に1回路ずつ消灯位置をずらし消灯部分が流れているように見えます。
  ※4の次は1に戻ります







QF42-30AV (通常タイプ)

 〔動作説明〕 4点2滅(6回路)の点滅装置です

  1~6の順に2回路ずつ消灯位置をずらし消灯部分が流れているように見えます。
  ※6の次は1に戻ります







QS12-2AV  ローコストタイプ)NEW!

 〔動作説明〕 ON/OFFの繰り返し(1回路)の点滅装置です

  全点・全消を繰り返します




QS22-4AV  (ローコストタイプ)NEW!

 〔動作説明〕 交互点灯の繰り返し(2回路)の点滅装置です

  1→2→1→2→・・・・の交互点滅を繰り返します
