ＡＣ１００ＶＬＥＤモジュール専用電子点滅器

ＡＣ１００ＶＬＥＤモジュール用電子点滅器　手動調光器

そのＬＥＤモジュール明るすぎませんか？

ＬＥＤを取付けていざ点灯してみたら

『明るすぎるから暗くできない？』

こんな声を聞いたことはありませんか？

照明の明るさは、あとから文句がでる設備です

感じ方は人それぞれ

明るさの不満は必ず起きます。

「明るさ対策出来てますか？」

これまでは『ＬＥＤはより明るく』が合言葉でしたが

『現場に合わせた明るさ』

『明るさの調整ができる』

が求められています

ＡＣ１００Ｖ用ＬＥＤモジュール　手動調光器は

輝度設定（調光）機能付きの電子点滅器

ＬＥＤモジュールを設置したのに、

周りの雰囲気と明るさが合わないという理由で

暗くしてほしいという要望は様々な現場から聞こえています

何も対策がしていない場合、対応は非常に難しいです。

けれど弊社の手動調光器はスイッチで明るさを変えられるので

事前に組み込むことで、現場で即対応できます。

同じ看板でも場所や点灯時間が変われば印象もかわります。

　明るさ対策のお手伝いをします　

　設置前にご相談ください　

ＡＣ１００ＶＬＥＤモジュール専用電子点滅器

１回路　１０段階　手動調光器

輝度設定（調光）機能付きの電子点滅器

＜特徴＞

　　■ＡＣ１００ＶＬＥＤモジュールにつなぐだけ

　　■ＬＥＤモジュールを接続するだけで明るさ調整が出来ます（調光機能）

　　■スイッチの切り替えで輝度を調整するので何台手動調光器を使用しても明るさ調整が簡単です

＜本体イメージ＞　　

　　　　外観本体　鉄製ボックス　+　天板　アルミ

　　　　本体サイズ 190×80×50（突起物を除く）

＜明るさ切替方法＞

　　■本体側面にあるロータリースイッチで１０段階で明るさを変更出来ます

＜簡単な仕様＞

　　■型式　　　ＫＳ１Ａ－５ＡＲ

　　■入力電圧　ＡＣ１００Ｖ（50/60Hz）

　　■出力電圧　ＡＣ１００Ｖ

　　■出力電流　最大５Ａ　　(ＬＥＤモジュールによって接続数は変わります)

　　■回路数　　１回路

　　■輝度設定　１０パターン（２０～１００％）

　　　※ＬＥＤの特性上輝度が小さい時にちらつきが発生する可能性があります。

　　■漏れ電流対策済み

　　　※仕様は予告なく変更になる場合があります

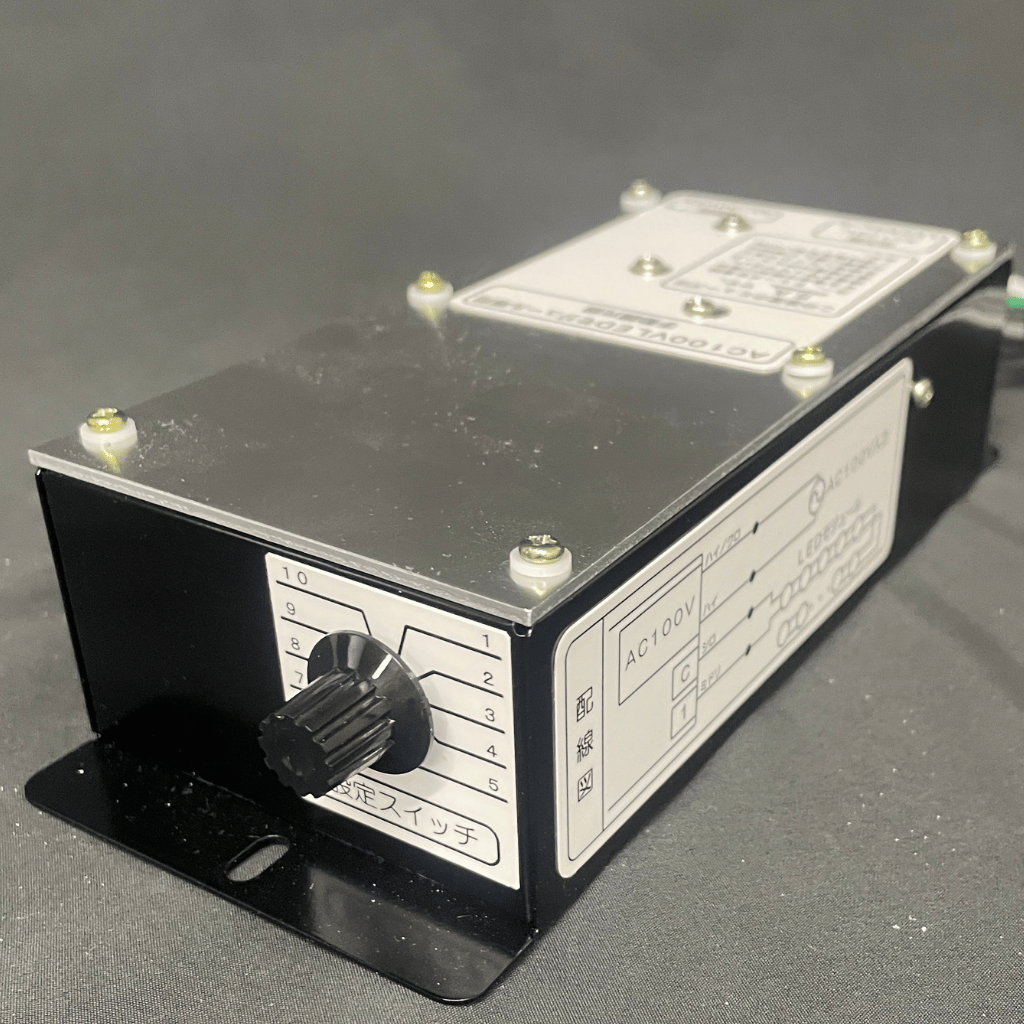

１回路　１０段階　手動調光器本体

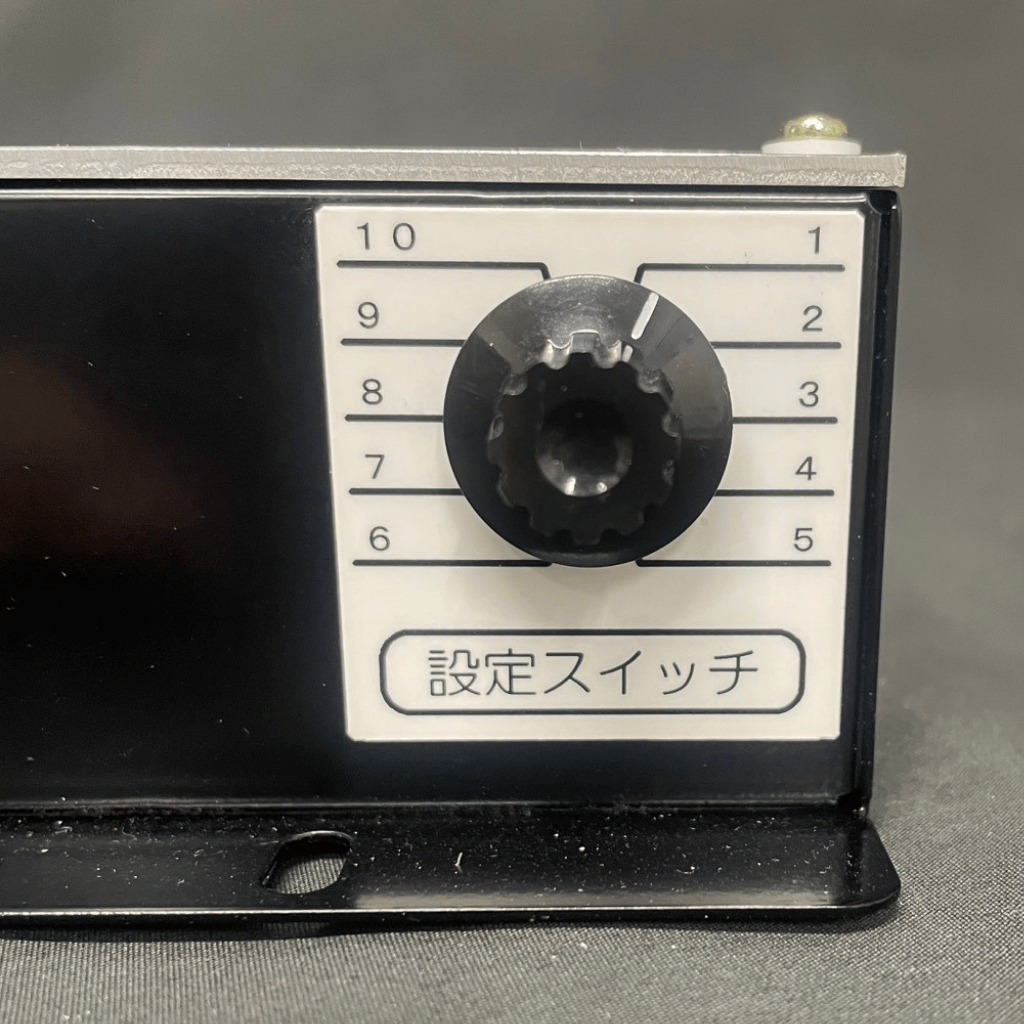

輝度調整設定スイッチ

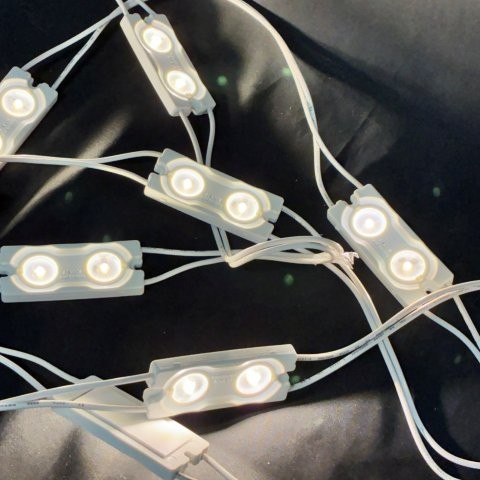

ＡＣ１００Ｖ－ＬＭ２　電球色

輝度１０％

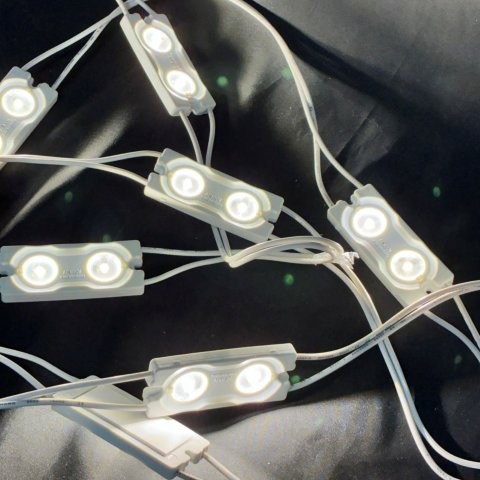

ＡＣ１００Ｖ－ＬＭ２　電球色

輝度５０％

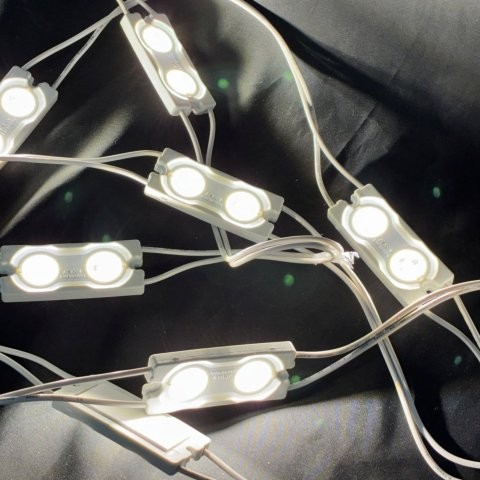

ＡＣ１００Ｖ－ＬＭ２　電球色

輝度１００％

上記のＬＥＤ以外でもご使用になりたいＬＥＤモジュールを

弊社にて検査して調光が可能かお調べします。

　　調光の出来ないモジュールを本装置で使用することは絶対にしないで下さい。　

型式	ＫＳ１Ａ－５ＡＲ
入力電圧	ＡＣ１００Ｖ　５０～６０Ｈｚ
出力電圧	ＡＣ１００Ｖ
出力回路数	１回路
温度範囲	－２０～５０℃
点滅パターン	輝度調整　１０段階
設定方法	１０ポジション　ロータリースイッチ
最大負荷電流	１回路あたり　５Ａ
製品仕様書	仕様書はコチラ　（ＰＤＦ）

＜注意点＞

　　■本装置の入力電圧はＡＣ１００Ｖです。

　　■本装置はＡＣ１００Ｖ用ＬＥＤモジュール専用です。

　　■使用するＬＥＤモジュールによって明るさの切替（調光）が出来ないものがあります。

　　■ご使用になりたいＬＥＤモジュールを弊社にて検査して調光が可能かお調べします。

　　■調光の出来ないモジュールを本装置で使用することは絶対にしないで下さい。火災・故障の原因となります　　　　

　　■ＬＥＤ電球は絶対に使用しないで下さい。火災・故障の原因となります　　　　

１回路　１０段階　手動調光器（ＰＤＦ）

簡易型ＡＣ１００Ｖ用ＬＥＤモジュール　手動調光器は

輝度設定（調光）機能付きの電子点滅器

『暗（くら）くするん』

『暗（くら）くするん』は１００Ｖ用ＬＥＤモジュールの明るさを

自由に変えられる輝度設定（調光）電子点滅器です

　　　　　　・街の照明を景観に合わせた明るさに

　　　　　　・店内の照明や間接照明をシーンに合わせて変える

<br>

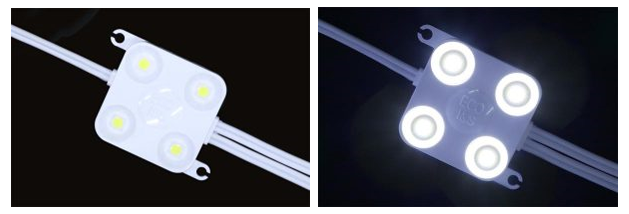

＜明るさイメージ＞

※使用するＬＥＤモジュールによって明るさの切替が出来ないものがありますのでご注意下さい

※調光の出来ないモジュールには本装置を使用しないで下さい。故障の原因となります　　　　

※ＬＥＤの特性上明るさの変化が少ない比率（％）があります。　　　　　　　　　　　　　　

＜特徴＞

　　■ＡＣ１００Ｖ用のＬＥＤモジュールにつなぐだけ

　　■ＬＥＤモジュールを接続するだけで明るさ調整が出来ます（調光機能）

　　■電源をオフにしてもメモリ機能で次回点灯時も同じ明るさになります

　　■スイッチの切り替えで輝度を調整するので何台「暗くするん」を使用しても明るさ調整が簡単です

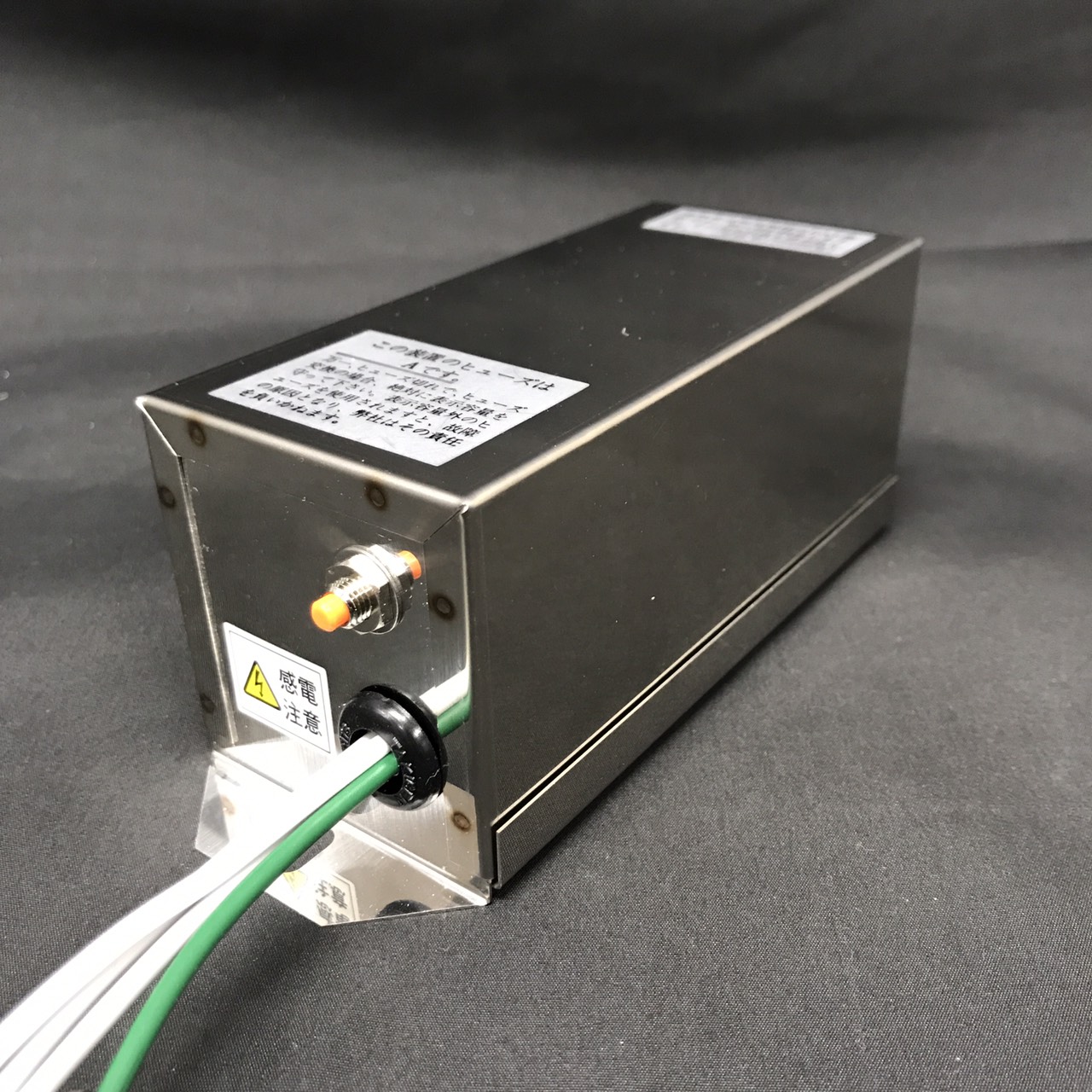

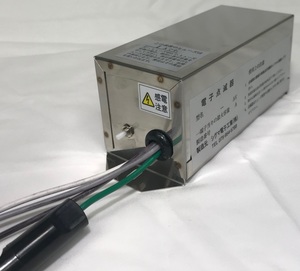

＜本体イメージ＞

　　　　外観　ステンレス

　　　　本体サイズ　155×60×60（突起物を除く）

＜明るさ切替方法＞

　　■本体側面にある押しボタンを押すと５段階で明るさを変更出来ます

＜簡単な仕様＞

　　■型式　　　ＫＳ１５－２ＡＳ

　　■入力電圧　ＡＣ１００Ｖ（50/60Hz）

　　■出力電圧　ＡＣ１００Ｖ

　　■出力電流　最大２Ａ　　(ＬＥＤモジュールによって接続数は変わります)

　　■回路数　　１回路

　　■明るさ切替　５パターン（２０％・4０％・６０％・８０％・１００％）

　　　※仕様は予告なく変更になる場合があります

型式	ＫＳ１５－２ＡＳ
入力電圧	ＡＣ１００Ｖ　５０～６０Ｈｚ
出力電圧	ＡＣ１００Ｖ
出力回路数	１回路
温度範囲	－２０～５０℃
点滅パターン	輝度調整　５段階
設定方法	プッシュスイッチ　５段階設定（２０％・４０％・６０％・８０％・１００％）
最大負荷電流	１回路あたり　２Ａ
製品仕様書	準備中
